MagFit Series LED Universal Retrofit Kit

Apakah Kit Retrofit Universal LED MagFit (URK)?

Kit Retrofit Sejagat (URK) LED MagFit T8/T12 dipasang terus ke lekapan jenis Linear dan Troffer sedia ada, menyediakan cara yang kos efektif untuk beralih ke Konsortium DesignLights, tersenarai Premium, lampu LED tanpa perlu menggantikan lekapan sedia ada. Selepas penyingkiran tiub pendarfluor dan batu nisan daripada lekapan sedia ada, balast dikeluarkan atau dipintas sahaja. Reka bentuk unik bar lampu URK diikat pada bahagian dalam perumahan sedia ada dengan menggunakan magnet berkuasa dan skru mekanikal. Bilangan bar lampu yang dipasang dalam setiap lekapan bergantung pada jumlah cahaya yang dikehendaki oleh pelanggan. Kabel kuasa dipalamkan ke hujung setiap MagFit, dengan hujung kabel yang satu lagi disambungkan terus ke kuasa masuk. Jika Magfit dua hujung sedang dipasang, kabel kuasa dipalamkan ke hujung MagFit pertama dalam setiap larian. Kabel pelompat digunakan untuk memberikan kuasa hujung ke hujung kepada baki MagFits dalam larian (sehingga 300W setiap larian)

Ciri produk

• Pemasangan pantas (pelekap magnet/mekanikal)

• Lebih 40% penjimatan kos tenaga pencahayaan

• Sesuai untuk kedua-dua lokasi kering dan lembap

• Bertahun-tahun beroperasi tanpa perlu menukar lampu

Spesifikasi

barang No.	T10-2FT12-MMK	T10-4FT16-MMK	T10-4FT18-MMK
Saiz(mm)	L600xW31.8xH31.8mm	L1100xW31.8xH31.8mm	L1100xW31.8xH31.8mm
Kuasa(W)	12W	16W	18W
Fluks bercahaya	1560 LM	2080 LM	2340 lm
MM=CCT (K)	4000K/5000K	4000K/5000K	4000K/5000K
voltan	120-277V 50/60Hz	120-277V 50/60Hz	120-277V 50/60Hz
PF	>0.95	>0.95	>0.95
Sudut rasuk	120 darjah	120 darjah	120 darjah
CRI(Ra)	80	80	80
Suhu Operasi	-10 darjah hingga 50 darjah
Suhu Penyimpanan	-4 darjah hingga 60 darjah
Warna Kanta	Legap Putih

• 0-10V pemalapan berterusan (di bawah 10%) dengan penyambung tanpa jantina antara lekapan

Lagi Gambar:

MagFit Series LED Universal Retrofit Kit

product-313-174

Magfit-M2 001 1

product-722-333

PENERANGAN PEMASANGAN

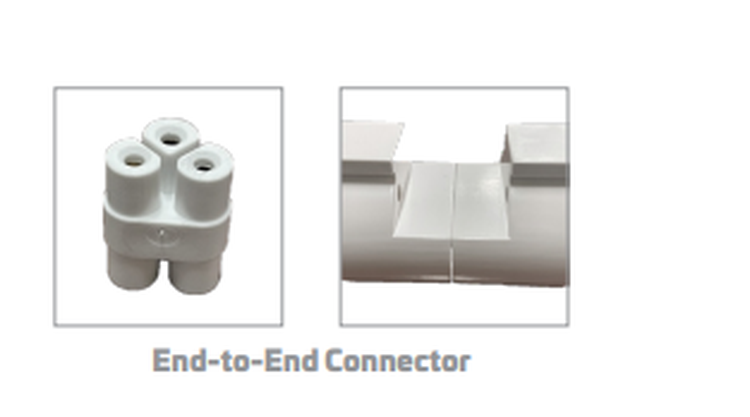

Keluarkan tiub dan batu nisan lama dari lekapan. Keluarkan atau pintasan pemberat. Dawaikan kuasa masuk ke kabel kuasa yang disediakan; palamkan kabel ke dalam MagFit. Pasangkan kurungan magnet yang disediakan pada tiub MagFit. Letakkan tiub MagFit ke dalam lekapan; magnet menahannya di tempatnya. Selamatkan skru yang disediakan melalui kurungan magnet untuk keselamatan tambahan. Jika konfigurasi daisychain diingini, gunakan pemutar skru slot lurus untuk mengeluarkan palam dalam penutup hujung. Gunakan kabel pelompat untuk menyambung kuasa dari satu MagFit ke yang seterusnya. Sehingga 300W boleh dikuasakan dalam satu rantai. Lihat eiko.com untuk arahan pemasangan yang lengkap.

Permohonan:

Pejabat dan pencahayaan am
Bangunan kerajaan, sekolah & hospital
Runcit, kedai runcit, restoran
Siling T-Grid

product-738-390

UJIAN & PENSIJILAN

DLC Premium Disenaraikan (*Seperti yang ditunjukkan)
Mematuhi RoH
LM-80
LM-79
UL1598
