TRIAC Dimming: Panduan Lengkap untuk Kawalan Pencahayaan LED
Dalam dunia kawalan pencahayaan, litar TRIAC telah mewujudkan diri mereka sebagai teknologi asas untuk peraturan kuasa AC. Peranti semikonduktor ini cemerlang dalam menukar voltan tinggi dan mengawal paras arus yang ketara merentasi kedua-dua bahagian bentuk gelombang AC, menjadikannya amat berharga untuk aplikasi peredupan dalam kedua-dua tetapan kediaman dan komersial.
Memahami Teknologi TRIAC
TRIAC, yang bermaksud Triode untuk Arus Ulang-alik, berfungsi sebagai suis kawalan kuasa yang cekap. Apabila digunakan pada sistem pencahayaan, ia biasanya dikenali sebagai 'peredupan TRIAC'. Teknologi ini beroperasi melalui elektrod pintu yang diaktifkan apabila sama ada voltan positif atau negatif digunakan, membenarkan kawalan tepat ke atas pengaliran elektrik.
Kelebihan Utama Kawalan TRIAC
Kekuatan utama litar TRIAC terletak pada keupayaannya untuk mengendalikan voltan tinggi sambil hanya memerlukan arus kawalan yang minimum. Ini menjadikan mereka sangat sesuai untuk pelbagai aplikasi termasuk:
Peredupan lampu domestik
Peraturan kelajuan kipas
Kawalan motor kecil
Pelbagai senario pensuisan AC
Fleksibiliti dan kebolehpercayaan mereka telah menjadikan pengawal TRIAC sebagai pilihan popular untuk keperluan kawalan pencahayaan harian.
TRIAC dalam Aplikasi LED Moden
Untuk sistem pencahayaan LED, pemalapan TRIAC berfungsi dengan mengawal keamatan cahaya melalui kawalan fasa. Apabila diaktifkan, pengawal mengurangkan pengaliran kuasa, mengakibatkan pencahayaan malap. TRIAC-bekalan kuasa boleh malap khusus direka khusus untuk berfungsi dengan suis dimmer triac, yang menampilkan selongsong aluminium untuk pelesapan haba yang optimum.
Tersedia dalam pelbagai watt (10W, 25W, 50W, 75W), bekalan kuasa ini menyediakan kawalan mudah untuk:
Lampu pita LED
Di bawah-lampu kabinet
Lekapan LED
Aplikasi LED lain
Pemasangan dan Keserasian

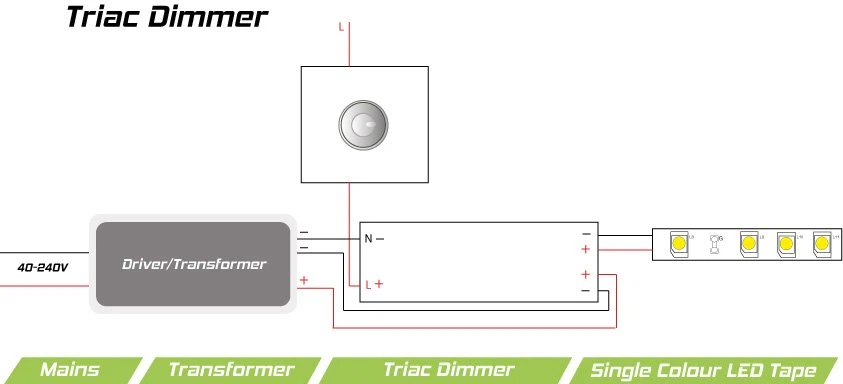

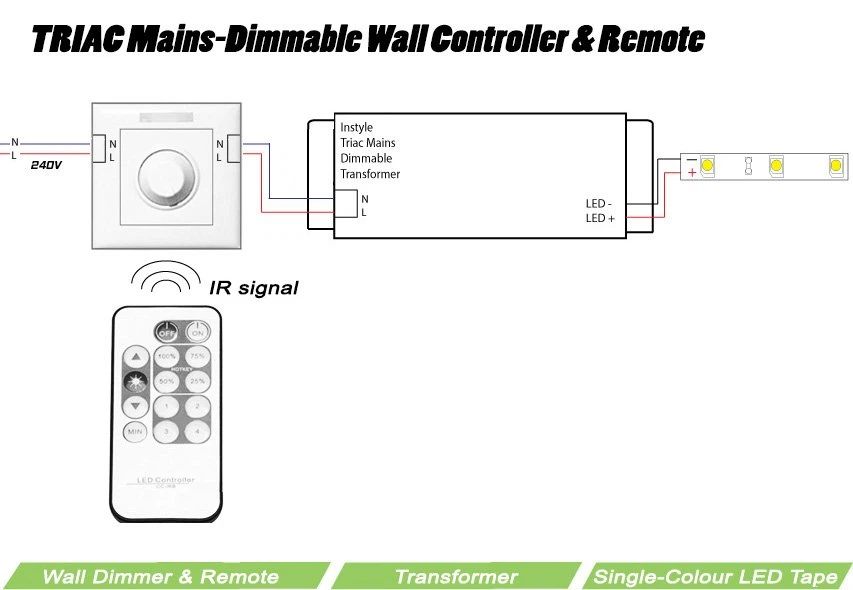

Pendawaian pemalap TRIAC ke pemacu LED memerlukan perhatian yang teliti. Konfigurasi yang paling biasa menggunakan pemalap fasa hadapan standard yang terdiri daripada litar TRIAC dan rintangan. Rintangan diuruskan oleh potensiometer, manakala litar RC mengawal kelewatan sebelum pengaktifan TRIAC (dikenali sebagai sudut penembakan).
Pertimbangan keserasian kritikal:
Peredup-terutama(Berasaskan TRIAC-) pada asalnya direka untuk mentol pijar dan halogen
Pengesanan-pemalap tepi(menggunakan MOSFET atau IGBT) menawarkan kawalan yang lebih canggih dengan beban minimum yang lebih rendah
Sentiasa sahkan keserasian antara pemacu LED boleh malap fasa -potong dan suis malap sebelum pemasangan
Konfigurasi dan Operasi Terminal
TRIAC mempunyai tiga terminal: MT1, Gate dan MT2. Apabila berwayar dalam konfigurasi selari songsang dengan terminal get tunggal, arus boleh dihantar ke mana-mana arah antara terminal MT1 dan MT2, membolehkan kawalan kuasa AC yang berkesan.
Integrasi dengan Sistem Moden
Teknologi TRIAC mengekalkan perkaitan melalui keserasian yang sangat baik dengan:
Sistem automasi rumah (Lutron, KNX)
Pelbagai jenis pencahayaan termasuk jalur LED
Aplikasi voltan utama (100-240V AC)
Untuk prestasi optimum dengan bekalan kuasa TRIAC, kabel kuasa python disyorkan kerana ia memudahkan pemasangan penderia DC dalam persekitaran-AC.
Memahami Lengkung Peredupan
Lengkung pemalapan mewakili cara pemalap bertindak balas terhadap keluaran voltan berbanding dengan mengawal input isyarat. Lampu LED biasanya malap secara berkadar dengan input yang diterima dalam perhubungan linear, mencipta apa yang dikenali sebagai 'lengkung pemalapan'.
Perbandingan: Pemalap Tepi Utama lwn
| Ciri | Tepi Utama | Trailing Edge |
|---|---|---|
| Kerumitan | Lebih ringkas, lebih berpatutan | Lebih canggih, mahal |
| Kapasiti Muatan | Beban minimum yang lebih tinggi | Beban minimum yang lebih rendah |
| Aplikasi | Tujuan umum, kurang biasa dalam litar LED | Sesuai untuk litar pencahayaan-rendah |
Aplikasi Praktikal
Pengawal TRIAC menyediakan kedua-dua kecekapan dan keabadian dengan:
Mengurangkan dan membetulkan isyarat 120V AC kepada 12/24V DC yang serasi dengan jalur LED
Mentafsir isyarat data dan menterjemah arahan kepada jalur LED
Mendayakan kawalan pencahayaan -pelbagai guna merentas jenis cahaya yang berbeza
Kesimpulan
Peredupan TRIAC kekal sebagai teknologi penting dalam landskap kawalan pencahayaan, menawarkan prestasi yang boleh dipercayai dan keserasian yang luas. Sama ada anda mereka bentuk sistem pencahayaan kediaman atau pemasangan komersil, memahami prinsip TRIAC memastikan pelaksanaan optimum untuk penyelesaian pemalapan yang mengimbangi prestasi, keserasian dan keberkesanan-kos.
Untuk aplikasi profesional, InStyle LED menawarkan penyelesaian kawalan TRIAC yang komprehensif termasuk pemacu LED TRIAC 10-watt dan modul penerima satu saluran yang mampu mengawal sistem pencahayaan 12V atau 24V.
