Fizik Bayang-bayang: PenyelesaianT-Zon Gelap Mentol Berbentukdengan Optik Asymmetric

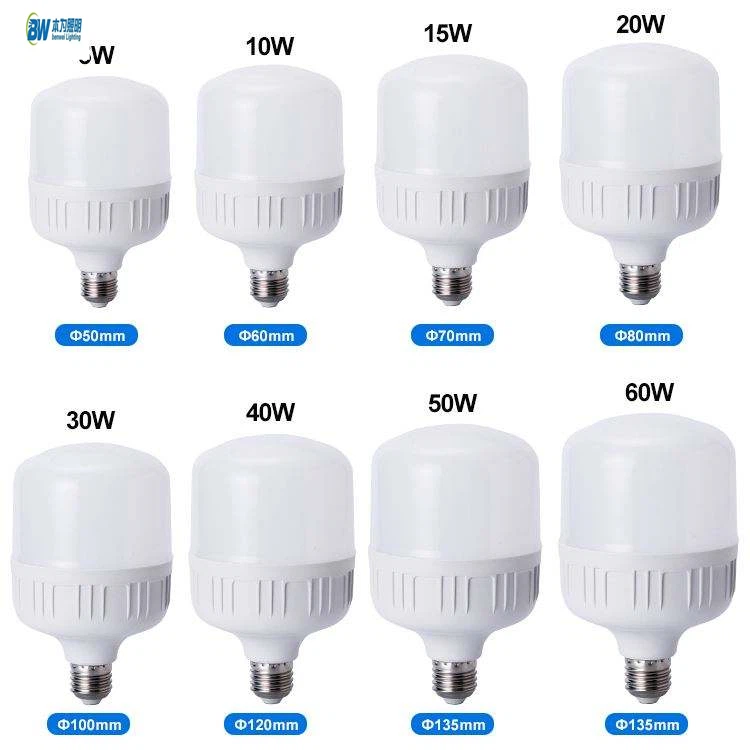

Mentol LED berbentuk T-menghadapi paradoks optik yang wujud: faktor bentuk mendatarnya membolehkan pelesapan haba yang unggul, tetapi mencipta "zon gelap" paksi yang menjejaskan aplikasi lampu bawah. Kesan bayang ini berpunca daripada kekangan geometri asas yang reka bentuk kanta asimetri diselesaikan secara unik.
Anatomi Zon Gelap
Apabila pangkalan-dilekapkan ke bawah (orientasi standard), struktur mentol T-menghasilkan tiga-halangan penghalang cahaya:
Penempatan LED- COB dipasang secara mendatar memberikan bayang-bayang ke bawah
Badan Penyimpan haba- Lajur aluminium tengah menghalang 30-40% pelepasan bawah
Kerugian Reflektif - Light striking the bulb neck at >Sudut kejadian 80 darjah mencerminkan dalaman
Hasilnya: Lompang kon 30-50 darjah di bawah mentol di mana pencahayaan menurun sebanyak 70-90% berbanding dengan keluaran sisi.
Penyelesaian & Had Tradisional
| Kaedah | Kesan pada Zon Gelap | Kelemahan |
|---|---|---|
| Kubah Penyebar | Pengurangan 20-30%. | Kehilangan lumen 15-25%, silau |
| LED SMD bawah | 40% peningkatan | +30% beban terma, kos ↑ 25% |
| Salutan Reflektif | Kesan minima | Yellowing at >85 darjah |
Kanta Asimetri: Penyelesaian Fotonik
Kanta Asymmetric TIR (Total Internal Reflection) menyerang masalah melalui ubah hala sinar ketepatan:
Strategi Optik Teras
Hemisfera Atas
Kawalan cahaya: Menggabungkan sinar dalam zon 0-60 darjah
Ciri kanta: Prisma -curam (sudut 55-65 darjah)
Hemisfera Bawah
Kawalan cahaya: Membiaskan cahaya secara agresif ke bawah
Ciri kanta: Gelang Fresnel bersudut-cetek (12-18 darjah )
Perbandingan Laluan Cahaya:
Kanta Standard:
Sudut sinar → 0 darjah (paksi): 85% penghantaran
Sudut sinar → 70 darjah (ke bawah): 30% penghantaran
Kanta Asimetri:
Sudut sinar → 0 darjah : 92% penghantaran
Sudut sinar → 70 darjah : 78% penghantaran
Reka Bentuk Terbukti: Profil Batwing
Penyelesaian berprestasi tinggi{0}}mengguna pakaipengedaran bercahaya batwing:
Keamatan puncak: Pada 30 darjah dan 60 darjah (bukan 0 darjah )
Isi zon gelap: Foton diubah hala dari zon sisi 100-120 darjah
Kecekapan: Maintains >90% penggunaan cahaya berbanding. 70% dalam mentol tersebar
Kajian Kes: 800lm E26 T-Mentol
| Parameter | Kanta simetri | Kanta Asimetri |
|---|---|---|
| Pencahayaan paksi (0 darjah ) | 35 lux | 210 lux |
| L70 seumur hidup | 25,000 jam | 35,000 jam* |
| Keseragaman rasuk | 1:8.5 | 1:2.3 |
| Keberkesanan sistem | 88 lm/W | 94 lm/W |
| *Mengurangkan beban haba daripada SMD yang disingkirkan |
Pertimbangan Pembuatan
Pengacuan Suntikan
Kanta dwi-sudut memerlukan-acuan tindakan sisi (+15% kos perkakas)
Draft angles: >1 darjah pada zon Fresnel untuk mengelakkan melekat
Pemilihan Bahan
PMMA gred-optik (92% penghantaran)
UV-stabilized grades prevent yellowing (>50,000 jam)
Sistem Penjajaran
Lensa-kepada-Toleransi kedudukan COB: ±0.15mm
Penjajaran penglihatan robot disyorkan
Fizik di Sebalik Pembaikan
Kanta asimetri mengeksploitasiUndang-undang SnelldanKeadaan sempadan TIR:
Dengan sengaja mencipta ketakselanjaran indeks biasan (PMMA: 1.49, Udara: 1.0), bahagian bawah-mencapai sudut genting serendah 42.2 darjah . Ini membolehkan lenturan sinar melampau mustahil dengan optik simetri.
Apabila Simetri Berlaku
Reka bentuk asimetri mempunyai pertukaran:
Risiko silau sisi: Memerlukan mikro-louvers untuk 80 darjah + sudut
Peralihan warna: Variasi CCT sehingga 200K di zon tepi
Premium kos: 18-22% lebih tinggi daripada kanta standard
Untuk mentol omnidirectional (bentuk A-), reka bentuk simetri kekal diutamakan.
Kesimpulan: Ketepatan Lebih Kuasa
T-zon gelap mentol tidak diselesaikan dengan menambahkan lebih banyak lumen, tetapi dengan mengubah hala foton sedia ada melalui optik pengiraan. Kanta asimetri mengubah kelemahan geometri kepada peluang dengan menukar struktur penghalang kepada elemen-panduan cahaya. Pendekatan ini menunjukkan bahawa dalam pencahayaan lanjutan, mengawal vektor cahaya selalunya lebih penting daripada kuantitinya. Apabila mentol T-berkembang untuk-aplikasi bernilai tinggi seperti pencahayaan muzium dan luminair pembedahan, reka bentuk optik asimetri akan menjadi penanda aras – membuktikan bahawa kadangkala, cahaya yang paling seimbang memerlukan optik yang tidak seimbang dengan sengaja.
