Peningkatan pemasangan lampu jalan solar di dunia adalah petunjuk yang jelas bahawa tenaga boleh diperbaharui baru datang dibungkus dengan banyak kelebihan. Ramai yang memilih teknologi tenaga suria kerana mereka mengurangkan kos dan penggunaan tenaga dan meningkatkan kecekapan penggunaan tenaga. Apabila mempertimbangkan tenaga suria dalam lampu jalan, ramai orang hanya berfikir dari segi komponen yang mereka lihat. Pakar akan memberitahu anda bahawa terdapat lebih banyak dalam sistem tenaga suria daripada hanya bahagian. Secara teknikal anda perlu merancang Gambarajah Litar Lampu Jalan Suria untuk menentukan aliran elektrik dari sumber ke komponen tertentu.

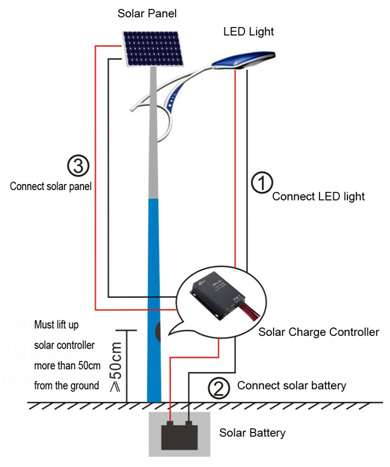

Gambar rajah litar Solar Street Light memberikan aliran skematik elektrik yang datang dari panel solar, melalui pengawal, bateri, dan berakhir di sumber cahaya. Di kawasan di mana lampu jalan solar beroperasi pada siang hari,
Gambarajah Litar Lampu Jalan Suria biasa harus mengandungi:
Panel solar - sumber tenaga elektrik
Pengawal caj - mengawal proses pengecasan bateri
Bateri - menyimpan tenaga elektrik
Resistor Bergantung Cahaya (LDR)- juga fotoresistor atau photoconductor
Peranti Pemancar Cahaya (LED) Bank – sumber cahaya
Suis
Pengawal selia voltan
Kabel bersambung
Secara umum, keseluruhan gambarajah litar terdiri daripada tiga litar: pensuisan, pengecasan solar, dan litar lampu lampu.
Lampu jalan solar yang berdiri sendiri biasa tidak memerlukan talian penghantaran, mengarahkan kabel atau mana-mana sistem pengurusan atau kawalan yang unik. Lampu jalan bebas mempunyai gambarajah litar yang berbeza dari yang berkongsi sumber tenaga suria yang sama.
Gambarajah litar lampu jalan solar boleh didapati dalam dua bentuk bergantung kepada penonton. Terdapat skematik dan gaya grafik yang menggunakan simbol standard industri dan imej asas, masing-masing. Anda perlu menjadi juruelektrik atau seseorang yang mempunyai pengetahuan sokongan mengenai subjek untuk memahami gambarajah litar gaya skematik.
Berikut adalah beberapa simbol rajah litar:
Simbol Ammeter.
Simbol Voltmeter.
Simbol perintang.
Simbol suis.
Simbol bateri
Simbol Transistor
Simbol kapasitor
Simbol mentol lampu
Simbol sel solar
Simbol fius
Simbol diod
Penggunaan gambarajah litar lampu jalan Suria
Visualisasi dan pemahaman
Dalam reka bentuk litar cahaya sebenar, Juruelektrik dan jurutera mula-mula menggunakan gambarajah litar untuk mendapatkan pemahaman tentang bagaimana elektrik mengalir dalam peralatan. Secara teknikal, ia digunakan dalam reka bentuk litar dan susun atur PCB. Para saintis komputer bergantung pada gambar rajah ini untuk menggambarkan ungkapan dengan mudah menggunakan algebra Boolean.
Gambar rajah litar digunakan untuk menunjukkan jenis komponen yang berbeza dan bagaimana ia disambungkan bersama. Menggunakan simbol sahaja tidak mencukupi, anda memerlukan susun atur yang telah ditentukur dengan parameter penting seperti volt, rintangan, arus, dan label untuk lebih daripada satu komponen.
Seseorang yang mempunyai pengetahuan yang terhad dalam teknologi solar mungkin mudah menggambarkan susunan fizikal wayar dan bagaimana komponen menyambung menggunakan reka bentuk fizikal, karya seni atau susun atur dan gambarajah pendawaian. Dari sudut pandangan teknikal, gambarajah litar diperlukan untuk memahami bagaimana elektrik mengalir dalam sambungan dan menentukan penyelenggaraan lampu jalan solar.
Gambar rajah litar cahaya jalan solar akan menunjukkan kepada anda bilangan setiap komponen, penilaian mereka, dan jenis sambungan (siri atau selari). Selain mengenal pasti penyelesaian yang paling menjimatkan dan berkesan untuk keperluan pencahayaan anda, ia juga akan membantu anda memantau kos anda.
Keselamatan jentera
Gambarajah litar lampu jalan solar akan membantu anda menentukan keselamatan peralatan. Juruelektrik akan menggunakan gambarajah ini untuk mempertimbangkan pengubahsuaian dan mengurangkan gangguan yang boleh diubah suai. Sebagai contoh, seseorang mungkin menghilangkan keperluan untuk penukaran DC-ke-AC atau sebaliknya dengan menggunakan kuasa dari bateri secara langsung.
Meningkatkan produktiviti lampu jalan solar
Dengan menggunakan gambarajah litar lampu jalan solar, juruelektrik boleh membuat penambahbaikan khusus untuk meningkatkan produktiviti peralatan. Sebagai contoh, jika anda ingin memperkenalkan sistem kawalan tanpa wayar atau teknologi sensor ke lampu jalan solar anda, juruteknik akan menggunakan gambarajah litar untuk menentukan sama ada pengubahsuaian dapat disokong.
Gambar rajah litar adalah dokumen penting apabila terdapat masalah elektrik dengan sistem. Ini adalah satu-satunya juruelektrik bahasa, dan pakar solar tahu ketika datang ke pembaikan dan penyelenggaraan. Litar ini menawarkan spesifikasi penting keperluan kuasa pelbagai komponen supaya yang betul dapat digunakan.
Gambar rajah litar yang lebih baik menghilangkan kehilangan kuasa yang berkaitan dengan kecekapan penyongsang.
Pemasangan yang cekap dan berkesan
Gambar rajah litar mudah akan membantu anda menggambarkan penempatan komponen yang tepat dalam lampu jalan solar anda. Gambar rajah litar adalah komponen penting dalam pemasangan lampu jalan solar. Semua wayar dan bahagian perlu disambungkan mengikut gambarajah litar elektrik untuk mengelakkan kemalangan dan kerosakan.
Anda memerlukan beberapa pengiraan di sebelah anda untuk menentukan voltan (DC atau AC) dan arus yang diperlukan untuk mengekalkan lampu jalan untuk bilangan jam yang anda perlukan. Anda juga perlu menentukan jumlah beban litar. Ini akan membantu anda meningkatkan kecekapan lampu jalan solar anda. Untuk melengkapkan Gambarajah Litar Lampu Jalan Suria, anda perlu menentukan voltan nominal. Voltan jenis ini diperolehi daripada bilangan sel bateri yang akan dicas.
Cara anda menyambungkan komponen anda atau melakukan pendawaian boleh menjejaskan kecekapan lampu jalan solar anda. Dengan menggunakan gambarajah litar, pemasangan anda akan menjadi mudah dan dengan risiko yang lebih sedikit. Dalam lampu jalan automatik yang menyesuaikan nilai perintang pemboleh ubah dapat membantu anda menghidupkan dan mematikan lampu litar pada intensiti pencahayaan yang ditetapkan.
