Semua lampu jalan suria datang daripada idea. Untuk anda berkongsi idea, anda mesti meletakkannya dalam bentuk lukisan. Lukisan lampu jalan suria kemudiannya boleh digunakan dalam reka bentuk peralatan dan bertindak sebagai pelan untuk produk akhir.
Dalam kebanyakan kes, lukisan pertama produk tidak semestinya imej produk akhir: lebih banyak pengubahsuaian diperlukan berdasarkan faktor seperti ketersediaan bahan sumber dan peralatan.
Pereka bentuk dan jurutera dari seluruh dunia menggunakan lukisan dan gambar untuk berkomunikasi antara satu sama lain. Oleh itu, anda memerlukan garis panduan teknikal untuk lukisan lampu jalan solar anda untuk anda mencipta tanggapan pertama yang baik dan berkomunikasi dengan jelas dalam bahasa yang difahami oleh kebanyakan orang dalam industri.
Anda perlu memasukkan lukisan pada dokumen seperti cadangan reka bentuk, spesifikasi teknikal dan pemasangan produk dalam manual. Untuk pemahaman yang lebih baik tentang keperluan teknikal untuk lampu jalan suria, anda perlu memasukkan lukisan dalam dokumen seperti brosur, katalog, manual dan tender.
Jenis Lukisan
Lukisan tangan bebas atau gerak isyarat
Lakaran datang daripada data mentah dalam fikiran anda. Ia adalah langkah pertama dalam melukis lampu permulaan solar dan mencipta sedikit reka bentuk produk lengkap. Lukisan jenis ini tidak mewakili produk akhir, jadi anda boleh mengubah suainya jika anda mahu.
Anda memerlukan lukisan ini untuk menyampaikan idea anda kepada kertas. Alat lukisan tidak diperlukan; ia biasanya dilakukan menggunakan tangan, kertas dan pensel anda.
Lukisan Ilustrasi
Lukisan jenis ini dicipta untuk mewakili susun atur lampu jalan suria. Ia boleh digunakan untuk menunjukkan aliran elektrik daripada modul solar, melalui bateri dan ke dalam lekapan lampu untuk menghasilkan cahaya. Mengikut piawaian lukisan elektrik, lukisan ilustrasi boleh digunakan dengan mudah untuk menunjukkan litar keseluruhan sistem.
Lukisan Geometrik
Anda akan memerlukan lukisan geometri untuk tujuan dimensi. Ia memerlukan beberapa pandangan deskriptif dan skala terukur pelbagai komponen. Ruang, jarak dan kelantangan boleh diwakili menggunakan lukisan Perspektif: lukisan 2D atau 3D.
Lukisan teknikal
Kebanyakan pengilang menggunakan lukisan kejuruteraan untuk menentukan keperluan untuk kejuruteraan lampu jalan solar. Lukisan teknikal berbeza-beza bergantung pada keperluan unjuran anda. Sama ada lukisan isometrik atau Ortografik boleh mewakili objek, bergantung pada pandangan yang anda perlukan dua, tiga atau empat pandangan.
Lukisan isometrik boleh menunjukkan penampilan keseluruhan komponen yang dipasang, tetapi tidak semestinya butiran dan dimensi.
Mendimensi
Anda perlu menambah dimensi pada lukisan teknikal anda. Ia harus dilakukan dengan cara yang paling berguna dan harus mengandungi seberapa banyak dimensi yang mungkin untuk membantu dalam reka bentuk dan pengeluaran komponen. Anda perlu mengenal pasti dimensi berlebihan dan elakkan menggunakannya kerana ia boleh mengacaukan lukisan.
Dalam dimensi, anda harus menggunakan nilai yang tepat dan meletakkannya sesuai tanpa menduplikasinya. Selain itu, anda harus menggunakan kualiti baris yang sesuai untuk kebolehbacaan.
Dari segi lukisan atau penggubalan, terdapat dua jenis piawaian: ANSI dan dimensi piawaian antarabangsa (ISO). Globalisasi menuntut anda menggunakan ukuran yang diiktiraf di peringkat antarabangsa seperti Sistem Unit Antarabangsa (SI), sistem metrik baharu dan sistem imperial atau British.
Pembahagian
Satu lagi ciri untuk digunakan dalam lukisan teknikal ialah keratan. Teknik ini membolehkan tukang atau pengguna melihat kandungan di dalam komponen atau unit. Anda boleh menggunakan keratan dalam lukisan lampu jalan solar untuk menunjukkan butiran rumit pelbagai komponen.
Anda boleh menggunakan keratan untuk menunjukkan komponen tersembunyi dalam pelbagai komponen lampu jalan solar. Ia hanya boleh berfungsi dalam komponen yang mempunyai-unjuran keratan rentas. Lukisan jenis ini akan membantu menjelaskan bagaimana bahagian rumit mana-mana komponen.
Alatan untuk Melukis
tangan bebas
Anda boleh mencapai pandangan yang jelas tentang komponen anda menggunakan tangan bebas jika anda mempunyai artis dalam pasukan anda. Melukis dengan tangan mengambil sedikit masa, dan ia digunakan dalam membuat keputusan dan memindahkan idea di atas kertas. Lakaran boleh dilukis dengan tangan dan tidak begitu teknikal kerana ia mewakili idea.
Instrumen Merangka Manual
Perisian yang digunakan untuk melukis boleh menjadi agak mahal untuk dimiliki, jadi alat paling murah yang digunakan oleh kebanyakan pereka dan jurutera ialah penggunaan instrumen penggubalan manual. Instrumen penggubalan manual membantu pereka bentuk mengukur, melukis garis lurus dan mencipta sudut. Ia termasuk pembaris, protraktor, merangka Kompas dan lengkung, dan meja draf rata.
Perisian
Apabila ia datang untuk melukis perwakilan yang jelas tentang produk akhir, anda boleh menggunakan pereka profesional untuk melakukannya dengan tangan, tetapi ramai yang memilih untuk menggunakan perisian tersebut. Terdapat banyak komputer-penggubalan atau reka bentuk terbantu, atau perisian CAD tersedia untuk membantu anda melukis.
Perisian CAD boleh membantu anda menangkap semua sudut, ketepatan dan butiran penting yang mungkin sukar atau memakan masa-menggunakan alatan lain. Ia juga mungkin memberi anda pandangan yang meletup tentang sistem lampu jalan, gambar rajah penting dalam pemasangan dan pembongkaran sebarang peralatan.
Kelebihan menggunakan CAD ialah anda boleh menambah tekstur, warna dan ciri lain seperti sambungan kimpalan pada lukisan anda. Lukisan dengan perisian membolehkan anda menambah ciri-ciri produk yang boleh diperhatikan pada lukisan.
Piawaian lukisan
Piawaian dan konvensyen lukisan asas adalah sama di mana-mana. Untuk komunikasi yang lebih baik, anda perlu menggunakan piawaian reka bentuk seni bina, kejuruteraan atau perindustrian biasa. Sasaran pasaran anda dan pematuhan kualiti antarabangsa akan menentukan piawaian. Untuk mempromosikan perdagangan, anda perlu menggunakan piawaian yang diiktiraf di peringkat antarabangsa.
Butiran lukisan

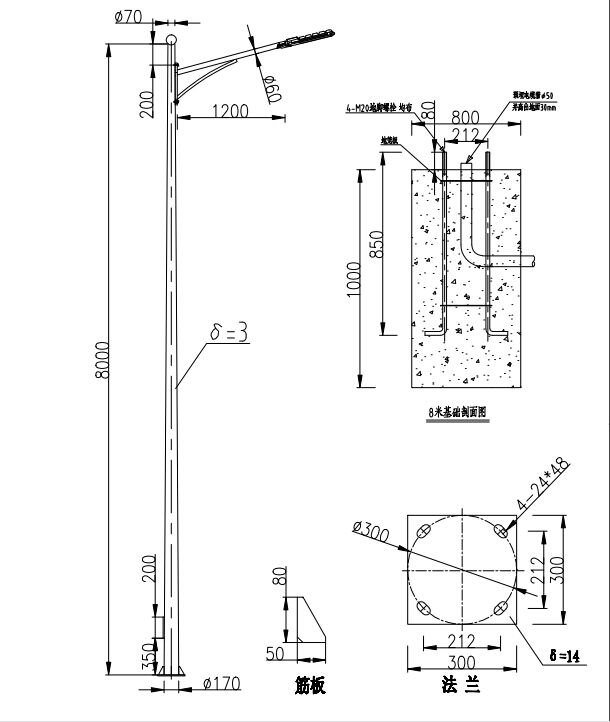

Lukisan lampu jalan suria harus menangkap maklumat dimensi dan reka bentuk:
Sistem
komponen,
lajur,
Lengan & kurungan,
tapak kaki
Pendawaian, dan Pengkabelan
Garis panduan teknikal untuk lukisan lampu jalan suria akan membantu anda dalam pengeluaran, pemasangan, pendawaian dan penggantian komponen yang rosak. Menggunakan lukisan sebagai teknik untuk menerangkan produk adalah lebih berkesan daripada naratif teknikal dan menjimatkan masa dan sebarang kekeliruan yang disebabkan oleh penggunaan jargon atau perkataan teknikal.
