Panduan Pemasangan: Pita LED RGB PX24500 dengan Pengawal Dinding

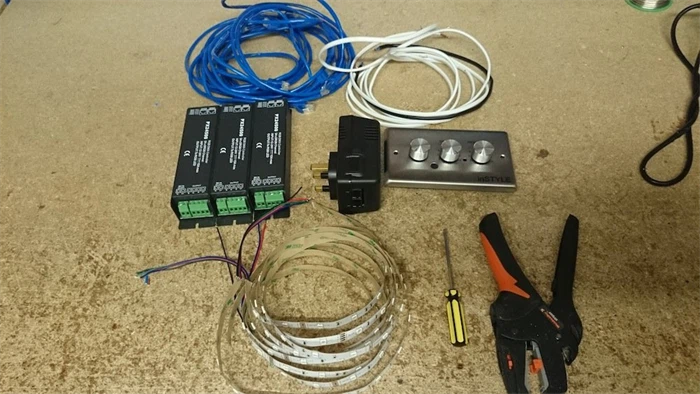

Alat & Bahan yang Anda Perlukan:
Pengawal RGB PX24500
Pengawal Dinding
CAT5/Kabel Rangkaian
Kabel Kuasa 2 Teras
Pemutar Kepala Rata-
Pemotong Kawat
Langkah-demi-Arahan Langkah:
Sambungkan Pita RGB:
Longgarkan terminal pada pengawal PX24500.
Masukkan wayar daripada pita LED RGB anda ke dalam port yang betul:
HitamkepadaV+
merahkepadaR
hijaukepadaG
BirukepadaB
Ketatkan terminal untuk mengunci wayar.
Sambungkan Kabel Kuasa:
Cari terminal input kuasa pada PX24500.
Masukkan kabel kuasa 2 teras anda ke dalam+ (Positif)dan– (Negatif)terminal dan ketatkannya.
Untuk Berbilang Pengawal:Daisy-rantaikan kabel kuasa dari satu unit ke unit seterusnya. Pastikan satu kabel percuma kekal untuk disambungkan ke bekalan kuasa utama kemudian.
Sediakan Kabel CAT5:
Ambil satu kabel CAT5 dan tanggalkan penyambung plastik dari satu hujung untuk mendedahkan wayar individu.
Sambungkan Pengawal Dinding:

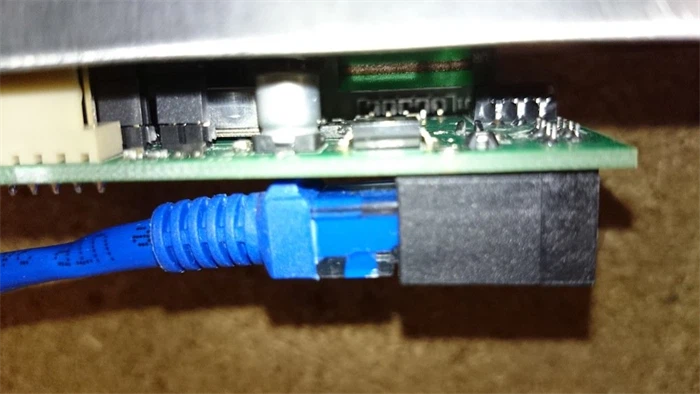

Masukkan hujung kabel CAT5 yang disediakan ke dalam slot yang ditetapkan di belakang Pengawal Dinding.
Pautkan Pengawal ke Pek Kuasa:

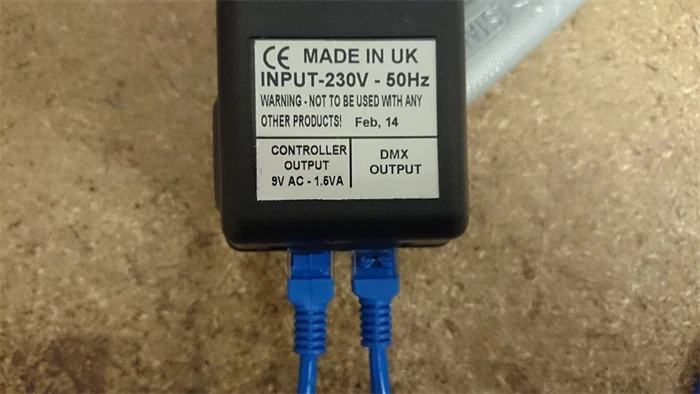

Palamkan hujung kabel CAT5 yang lain (dari Pengawal Dinding) ke dalam"Pengawal"port pada PX24500.
Kemudian, ambil kabel CAT5 kedua dan pasangkannya ke dalam"Output DMX"port pada PX24500.

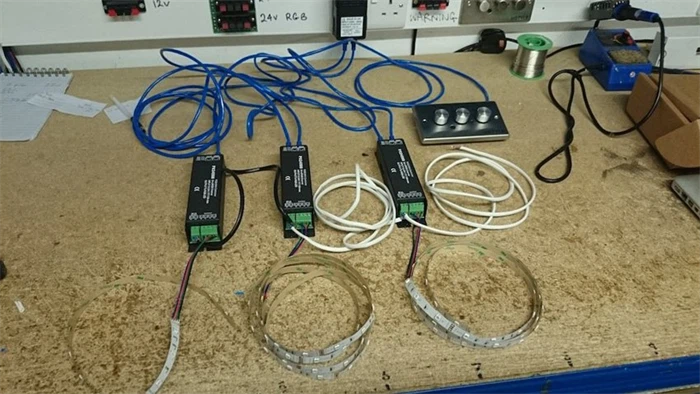

Daisy-Berbilang Unit Rantaian (Jika Berkenaan):
Untuk menyambungkan unit PX24500 tambahan, jalankan kabel CAT5 daripada unit pertama"Output DMX"kepadabawah "DMX IN"port pada unit seterusnya.
Teruskan rantai ini, dengan unit terakhir dalam rantai mempunyai bahagian atas kosong"DMX OUT"pelabuhan.
Kuasakan Sistem:
Palamkan pek kuasa PX24500 ke dalam soket kuasa utama.
Akhir sekali, sambungkan hujung bebas kabel kuasa 2 teras anda kepada bekalan kuasa LED anda.
penyiapan:
Pita LED RGB anda kini sepatutnya menyala. Gunakan Pengawal Dinding untuk memilih warna, menukar mod dan melaraskan pencahayaan mengikut keutamaan anda.
