Letupan-Tiub LED Bukti: Reka Bentuk, Bahan, Prestasi & Aplikasi Persekitaran Berbahaya

Apabila keperluan keselamatan industri semakin meningkat, tiub LED kalis-letupan telah muncul sebagai penyelesaian pencahayaan penting untuk-persekitaran berisiko tinggi, menggabungkan kecekapan tenaga, jangka hayat yang panjang dan perlindungan letupan. Tidak seperti tiub pendarfluor biasa, ia mempunyai saiz yang sama seperti IEC T8, jadi ia boleh diganti dengan mudah Digunakan secara meluas dalam pengekstrakan minyak, loji petrokimia, platform marin dan kemudahan ketenteraan, produk ini menangani keperluan keselamatan kritikal di kawasan berbahaya Zon 1/2 dengan klasifikasi gas letupan IIA, IIB dan IIC. Artikel ini mematuhi prinsip EEAT, menyepadukan data ujian berwibawa, piawaian pensijilan dan cerapan reka bentuk teknikal untuk meneroka reka bentuk struktur, pemilihan bahan, pengesahan prestasi dan kelebihan aplikasi tiub LED kalis letupan-. Ia bertindak sebagai sumber lengkap untuk jurutera keselamatan, pengurus kemudahan dan profesional pembelian, termasuk maklumat tentang tiub LED kalis-letupan{10}}karat, tiub LED kalis-lumen letupan{12}}tinggi dan jenis khas lain.

Apakah Keperluan Reka Bentuk Struktur dan Bahan Teras untuk Tiub LED Bukti -Letupan?

Keselamatan dan kebolehpercayaan kalis-letupantiub LEDbergantung pada reka bentuk struktur yang ketat dan-pemilihan bahan berprestasi tinggi, sejajar dengan piawaian kalis letupan-global (GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.3-2021).

Letupan Komposit-Struktur Bukti

Produk ini mengamalkan anEx d eb II C Gb struktur kalis letupan-struktur, menyepadukan reka bentuk kalis api (Ex d) dan keselamatan yang lebih tinggi (Ex e):

Ruang kalis api: TheLampu LEDrongga sumber direka bentuk sebagai kalis api, dengan penyambungan kejuruteraan-tepat dan pengkapsulan untuk mengandungi letupan dalaman. Semua jurang diminimumkan untuk mengelakkan penyebaran nyalaan ke atmosfera letupan luaran.

Peningkatan Terminal Keselamatan: Pin lampu dan sambungan pendawaian diklasifikasikan sebagai peningkatan keselamatan, menghapuskan arka dan risiko mencetuskan semasa operasi biasa.

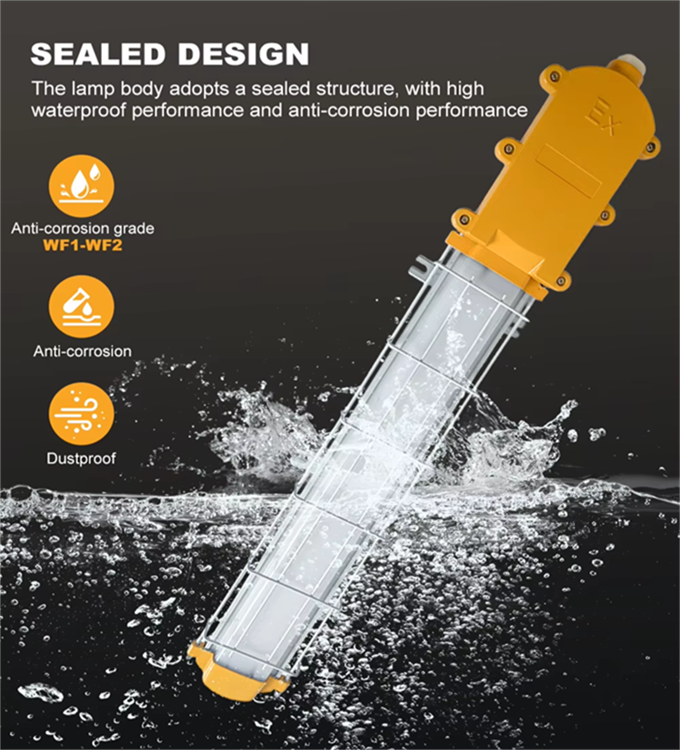

Pengedap dan Enkapsulasi: Gasket silikon memastikan pengedap kedap udara antara badan tiub dan penyambung, dengan panjang ikatan pelekat Lebih besar daripada atau sama dengan 10 mm. Enkapsulasi resin epoksi (panjang Lebih besar daripada atau sama dengan 20 mm) digunakan pada lubang pendawaian dan soket skru untuk meningkatkan integriti kalis letupan-letupan.

Tiub LED kalis-letupan terdiri daripada komponen utama: badan tiub, penyambung, substrat LED, sink haba aluminium, pemacu arus malar, gasket dan pin lampu. Profil aluminium bersepadu dalam tiub berfungsi sebagai medium pelesapan haba utama, menangani cabaran pengurusan haba dalam reka bentuk kalis letupan-tertutup.

Pemilihan Bahan Berprestasi Tinggi-

Pemilihan bahan mengutamakan perlindungan letupan, ketahanan dan prestasi optik:

Jadual 1: Pemilihan Bahan dan Metrik Prestasi

Bahan PC diutamakan untuk badan tiub kerana sifatnya yang luar biasa: ia menahan tekanan air 2 MPa selama Lebih daripada atau sama dengan 10 saat tanpa kebocoran atau ubah bentuk, mempunyai suhu rapuh -100 darjah dan menghilangkan 80% tekanan dalaman. Rintangan hentamannya ialah 250-300 kali ganda daripada kaca biasa dan 2-20 kali ganda daripada kaca terbaja, manakala separuh berat dan tidak toksik apabila dibakar-kritikal untuk keselamatan persekitaran yang berbahaya.

Reka bentuk sumber cahaya LED dan pemandu

Sumber Cahaya LED: Cip-berkualiti tinggi (cth, Hongli, CREE, Lumileds) dipilih, dengan kuasa pengendalian Kurang daripada atau sama dengan 70% kuasa cip terkadar untuk memastikan jangka hayat. Parameter utama termasuk suhu warna 5700K±300K (boleh disesuaikan 3500K-6500K), suhu simpang (Tj) Lebih daripada atau sama dengan 120 darjah , indeks pemaparan warna (Ra) Lebih besar daripada atau sama dengan 80, keberkesanan bercahaya Lebih besar daripada atau sama dengan kapasiti Hebat/W, atau antistatik lebih besar daripada 120 lm. 2000V. Substrat aluminium mempunyai kekonduksian terma Lebih daripada atau sama dengan 1.5 W/(m·K) untuk meningkatkan pemindahan haba.

Pemacu Arus Malar: Keperluan utama ialah voltan keluaran kekal stabil dalam ±10% daripada voltan masukan, kecekapan penukaran sekurang-kurangnya 85%, dan peranti memenuhi piawaian UL 1310 (Kelas 2), UL 60950 dan UL 1012. Ia menampilkan perlindungan lonjakan 2.5 kV L-N, litar lebihan/pendek-litar/terbuka{10}} dan perlindungan mula lembut/penutup lembut untuk mengelakkan kerosakan LED daripada arus masuk. Herotan harmonik total (THD) Kurang daripada atau sama dengan 15% memastikan keserasian grid.

Bagaimana untuk Memastikan Pengurusan Terma dan Pengesahan Prestasi Letupan-Tiub LED Bukti?

Pengurusan terma adalah penting untuk tiub LED kalis-letupan, kerana haba yang berlebihan boleh menjejaskan keselamatan dan jangka hayat. Pengesahan prestasi yang ketat memastikan pematuhan dengan piawaian industri.

Sistem Pengurusan Terma

Dalam kepungan kalis letupan-tertutup, pemindahan haba terutamanya berlaku melalui pengaliran. Sistem pengurusan haba mengikut tiga laluan utama:

Penjanaan Haba: Cip LED menghasilkan haba semasa operasi, yang dipindahkan ke substrat aluminium melalui pengaliran.

Pelesapan Haba: Substrat aluminium memindahkan haba ke profil aluminium bersepadu dalam tiub, kemudian ke persekitaran luaran melalui perolakan semula jadi.

Langkah Pengoptimuman: Pereka bentuk meminimumkan panjang jejari antara substrat LED dan profil aluminium, meningkatkan-kawasan keratan rentas dalam arah aliran haba dan pilih bahan kekonduksian-terma-tinggi untuk mengurangkan rintangan haba.

Ujian suhu telah dijalankan pada 12 tiub LED kalis-letupan (6 lekapan, 2×18W setiap lekapan) dengan input 253V selama 6 jam (perubahan suhu Kurang daripada atau sama dengan 1K/j). Keputusan mengesahkan bahawa semua komponen beroperasi di bawah suhu terkadar maksimumnya (cth, pemacu arus malar Tc Kurang daripada atau sama dengan 85 darjah ) walaupun pada suhu ambien 45 darjah.

Jadual 2 membentangkan data daripada ujian kenaikan suhu:

Jadual 2: Keputusan Ujian Peningkatan Suhu

Pengesahan Prestasi Komprehensif

Sepuluh prototaip prototaip-tiub LED kalis letupan menjalani ujian yang ketat untuk mengesahkan kebolehpercayaan, dengan semua keputusan memenuhi piawaian:

Jadual 3: Keputusan Pengesahan Prestasi

Apakah Kelebihan Aplikasi dan Faedah Penjimatan-TenagaLetupan-Tiub LED Bukti?

Tiub LED kalis letupan{0}}menawarkan kelebihan berbeza berbanding lampu pendarfluor tradisional, terutamanya dalam kecekapan tenaga dan kos kitaran hayat.

Retrofit Langsung dan Aplikasi Serbaguna

Produk ini sepadan dengan saiz tiub pendarfluor T8 standard, membolehkan ia ditukar kepada tiub pendarfluor biasa tanpa menukar lekapan semasa atau menambah balast. Ia berfungsi dengan-lampu kalis letupan (seperti lekapan LED semua plastik HRY91-Q) yang mempunyai suis keselamatan (yang mematikan kuasa apabila penutup dibuka) dan bolong untuk menyamakan tekanan di dalam dan di luar, menghentikan kelembapan daripada terkumpul. Sesuai untuk kawasan berbahaya Zon 1/2, ia digunakan secara meluas dalam penapisan minyak, loji petrokimia, platform marin, kemudahan ketenteraan dan depoh bahan api.

Tenaga-Penjimatan dan{1}}Faedah Jangka Hayat

Perbandingan prestasi antara tiub LED kalis-letupan dan lampu pendarfluor T8 tradisional mengesahkan penjimatan tenaga yang ketara:

Jadual 4: Perbandingan-Penjimatan Tenaga

Dengan fluks bercahaya yang serupa, tiub LED kalis-letupan mengurangkan penggunaan kuasa sebanyak 50% dan mencapai 55% penjimatan tenaga. Jangka hayatnya selama 50,000-jam (5x ganda daripada tiub pendarfluor) meminimumkan kekerapan penyelenggaraan dan kos kritikal untuk persekitaran berbahaya yang memerlukan akses peralatan.

Isu dan Penyelesaian Industri Biasa untukLetupan-Tiub LED Bukti

Isu Biasa

Pengedap atau enkapsulasi yang tidak betul boleh mengurangkan prestasi kalis-letupan tiub LED.

Terlalu panas disebabkan oleh pelesapan haba yang disekat atau reka bentuk haba yang tidak mencukupi.

Voltan lonjakan atau arus masuk boleh menyebabkan kegagalan LED.

Mungkin terdapat isu ketidakserasian dengan klasifikasi zon berbahaya atau kumpulan gas.

Penyelesaian

Untuk memastikan pengedap yang betul, gunakan gasket silikon dengan mampatan yang mencukupi dan sahkan panjang pelekat/pengkapsulan ( Lebih daripada atau sama dengan 10 mm/20 mm); periksa meterai setiap suku tahun untuk haus. Untuk terlalu panas, pastikan permukaan pelesapan haba bersih, elakkan memasang di ruang tertutup, dan pastikan substrat aluminium diikat rapat pada sink haba. Lindungi daripada lonjakan dengan memilih pemandu dengan perlindungan lonjakan 2.5 kV+ dan memasang penahan lonjakan tambahan dalam grid kuasa yang tidak stabil. Cegah kerosakan arus masuk dengan mengesahkan pemandu mempunyai fungsi mula lembut. Untuk mengelakkan ketidakserasian, sahkan tanda kalis -letupan (Ex d eb II C Gb) dan pastikan pematuhan dengan keperluan zon sasaran (1/2) dan kumpulan gas (IIA/IIB/IIC). Sentiasa gunakan produk yang diperakui dengan sijil kalis letupan{12}}yang sah dan ikut garis panduan "tiada penutup dibuka di bawah kuasa". Untuk{14}}persekitaran yang terdedah kepada kakisan, pilih penyambung aluminium dengan-salutan anti kakisan dan bahan PC yang tahan bahan kimia.

Rujukan Berwibawa

Pentadbiran Standardisasi Republik Rakyat China menerbitkan piawaian ini pada 2021.GB/T 3836.1-2021: Suasana Letupan – Bahagian 1 menggariskan keperluan am untuk peralatan. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Pentadbiran Standardisasi Republik Rakyat China. (2021).GB/T 3836.2-2021: Suasana Letupan – Bahagian 2: Peralatan Dilindungi oleh Penutup Kalis Api "d."https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Dokumen ini diterbitkan oleh Pentadbiran Standardisasi Republik Rakyat China pada tahun 2021.GB/T 3836.3-2021: Suasana Letupan – Bahagian 3: Peralatan Dilindungi Oleh Peningkatan Keselamatan "e."https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Makmal Penaja Jamin (UL). (2022).UL 1310: Standard untuk Keselamatan Unit Kuasa Selain daripada Kelas 8. https://standardscatalog.ul.com/standards/en/standard_1310_0

Makmal Penaja Jamin (UL). (2021).UL 60950-1: Piawaian untuk Keselamatan Peralatan Teknologi Maklumat. https://standardscatalog.ul.com/standards/ms/standard_60950_1_0

Wang, L. (2012). Analisis Pasaran Polikarbonat.Industri Kimia, 30(8), 33-37.

Li, P. (2008). Analisis Terma dan Reka Bentuk Pelesapan Haba Luminair LED.Perkakas Elektrik Pencahayaan China, 12, 17-19.

Nota

Letupan-Tiub LED Bukti: Peranti pencahayaan yang direka untuk persekitaran berbahaya untuk mengelakkan pencucuhan gas, habuk atau wap yang mudah terbakar melalui reka bentuk struktur dan bahan yang khusus.

Letupan Komposit-Struktur Bukti (Ex d eb II C Gb) menggabungkan dua jenis ciri keselamatan, kalis api (Ex d) dan peningkatan keselamatan (Ex e), menjadikannya sesuai untuk kawasan dengan

PC (Polycarbonate): Polimer berprestasi tinggi-dengan rintangan hentaman yang sangat baik, kestabilan terma dan sifat optik, digunakan secara meluas dalam-kandang pencahayaan kalis letupan.

Pemacu Arus Malar: Komponen elektronik yang mengekalkan output arus yang stabil untuk LED, kritikal untuk prestasi yang konsisten dan jangka hayat dalam persekitaran yang keras.

Kekonduksian Terma: Sifat bahan yang mengukur kecekapan pemindahan haba, dengan nilai yang lebih tinggi (cth, Lebih daripada atau sama dengan 1.5 W/(m·K) untuk substrat aluminium) meningkatkan pelesapan haba.

THD (Total Harmonic Herotan): Ukuran herotan bentuk gelombang semasa, dengan Kurang daripada atau sama dengan 15% memastikan keserasian dengan grid kuasa dan gangguan yang minimum.

Klasifikasi Zon: Mentakrifkan kekerapan kehadiran atmosfera meletup (Zon 1: berterusan/kerap; Zon 2: sekali-sekala) mengikut piawaian IEC/GB.
